Structura mașinii de tăiere cu laser și analiza principiului de lucru

Mașinile de tăiere cu laser sunt unelte de tăiere eficiente utilizate pe scară largă în fabricarea modernă, în special pentru procesarea metalelor, non-metalelor și diverse materiale. Cu un design structural precis și o funcționalitate puternică, aceste mașini pot finaliza sarcini complexe de tăiere cu o precizie și viteză ridicată. Acest articol va oferi o analiză aprofundată a principalelor componente ale unei mașini de tăiere cu laser și a funcțiilor și principiilor acestora.

1. Componentele principale ale unei mașini de tăiere cu laser

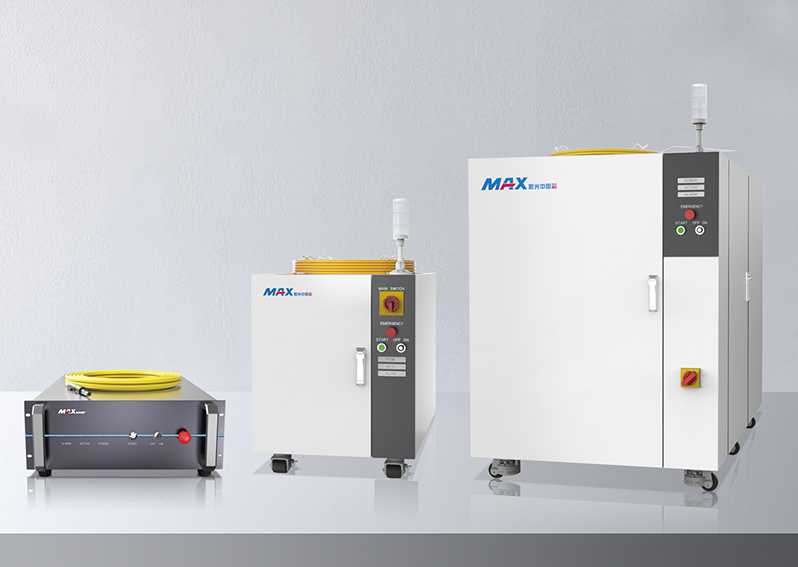

Generator laser

Funcție: Generatorul laser este componenta principală a mașinii de tăiere laser, responsabilă de producerea de fascicule laser cu energie mare.

Principiul: Generatorul laser emite fascicule laser de intensitate mare, monocromatică printr-un mediu laser (cum ar fi gaz, solid sau semiconductor) sub acțiunea unei surse de excitație. Tipurile obișnuite de lasere utilizate în mașinile de tăiat cu laser includ lasere CO2 și lasere cu fibre.

Sistem optic

Funcție: Sistemul optic este responsabil de transmiterea fasciculului laser de la generatorul laser la capul de tăiere și reglarea focalizării și calității fasciculului laser.

Principiul: Sistemul optic include de obicei oglinzi, lentile și fibre optice. Fasciculul laser este ghidat și concentrat prin aceste componente pentru a asigura poziționarea și concentrarea precisă a laserului. Mașinile de tăiere cu laser cu fibre folosesc fibre optice pentru a transmite direct laserul la capul de tăiere, în timp ce mașinile de tăiere cu laser CO2 folosesc oglinzi pentru a transmite laserul în zona de tăiere.

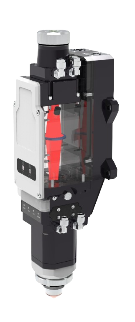

Capul de tăiere

Funcție: Capul de tăiere acționează ca „instrumentul” mașinii de tăiere laser, concentrând fasciculul laser pe suprafața piesei de prelucrare, controlând totodată direcția debitului de gaz.

Principiul: Capul de tăiere conține lentile și oglinzi de focalizare pentru a concentra fasciculul laser pe zona de tăiere a piesei de prelucrat. În plus, capul de tăiere este echipat cu o duză auxiliară de gaz care aruncă metalul topit pentru a asigura tăierea netedă și de înaltă calitate.

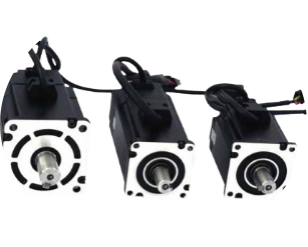

Sistem de mișcare

Funcție: Sistemul de mișcare permite mașinii de tăiere laser să efectueze mișcări precise de tăiere bidimensionale sau tridimensionale pe suprafața piesei de prelucrare.

Principiul: Sistemul de mișcare este format din motoare de acționare, șine, servo cu motoare și componente de transmisie de precizie. Printr-un sistem de control numeric (CNC), sistemul de mișcare asigură mișcarea de înaltă precizie a capului laser de-a lungul axelor X, Y și Z, garantând alinierea precisă a căii de tăiere și a piesei de lucru.

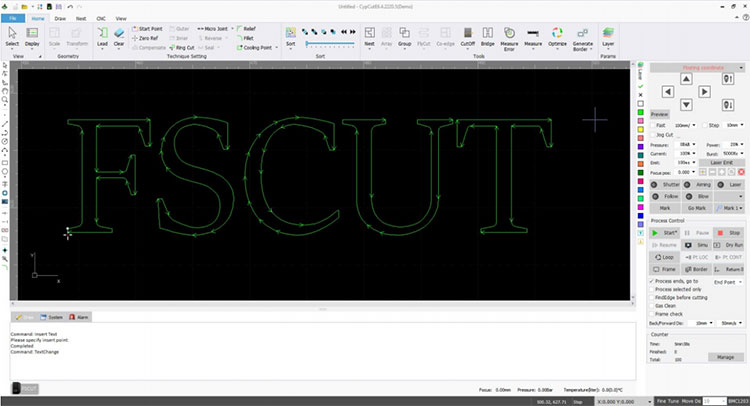

Sistem de control CNC

Funcție: Sistemul CNC este responsabil pentru controlul și programarea generală a mașinii de tăiere laser, gestionând precis fiecare detaliu al procesului de tăiere.

Principiul: Sistemul CNC ajustează parametrii precum puterea laser, viteza de tăiere, viteza de alimentare și concentrarea pe baza planului de tăiere sau a programului de tăiere, asigurând că procesul de tăiere se desfășoară fără probleme. Mașinile moderne de tăiere cu laser folosesc de obicei sisteme avansate de control bazate pe computer, oferind niveluri ridicate de automatizare.

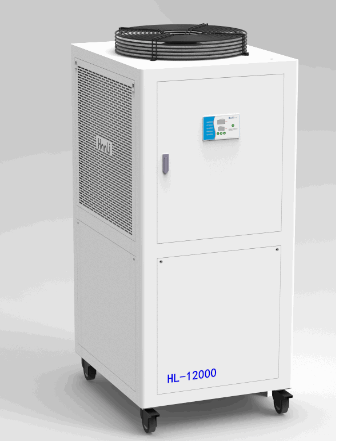

Sistem de răcire

Funcție: Sistemul de răcire previne supraîncălzirea componentelor critice, cum ar fi generatorul laser și capul de tăiere în timpul funcționării laserului de mare putere, asigurând performanța și precizia stabilă a mașinii.

Principiul: Sistemul de răcire folosește răcirea apei sau a aerului pentru a regla temperatura componentelor cheie în timp real, prevenind acumularea de căldură care ar putea avea un impact negativ asupra performanței. De obicei, include un rezervor de lichid de răcire, pompă și schimbător de căldură.

Sistem de evacuare

Funcție: Sistemul de evacuare elimină fumul și gazele dăunătoare generate în timpul procesului de tăiere, asigurând un mediu de lucru curat și o funcționare corectă a mașinii.

Principiul: Tăierea cu laser generează cantități semnificative de fum și gaze dăunătoare. Sistemul de evacuare folosește dispozitive de colectare a prafului și conducte de ventilație pentru a îndepărta aceste particule din zona de tăiere, asigurând un mediu de lucru curat și sigur.

2. Principiul de lucru al unei mașini de tăiere laser

Principiul de lucru al unei mașini de tăiere cu laser poate fi rezumat după cum urmează: Generatorul laser produce un fascicul laser de mare putere, care este transmis la capul de tăiere prin intermediul sistemului optic. Capul de tăiere concentrează apoi fasciculul laser pe suprafața piesei de prelucrat. Căldura mare din laser se topește sau vaporizează materialul, în timp ce gazele auxiliare aruncă materialul topit, completând tăierea precisă.

Avantajele tăierii cu laser:

Precizie înaltă: Fasciculul laser este extrem de fin, permițând o precizie la nivel micron.

Tăiere de mare viteză: Tăierea cu laser oferă viteze mari de tăiere, în special pentru materialele subțiri.

Procesare fără contact: Tăierea cu laser este un proces fără contact, evitând uzura instrumentelor mecanice.

Huawei Laser

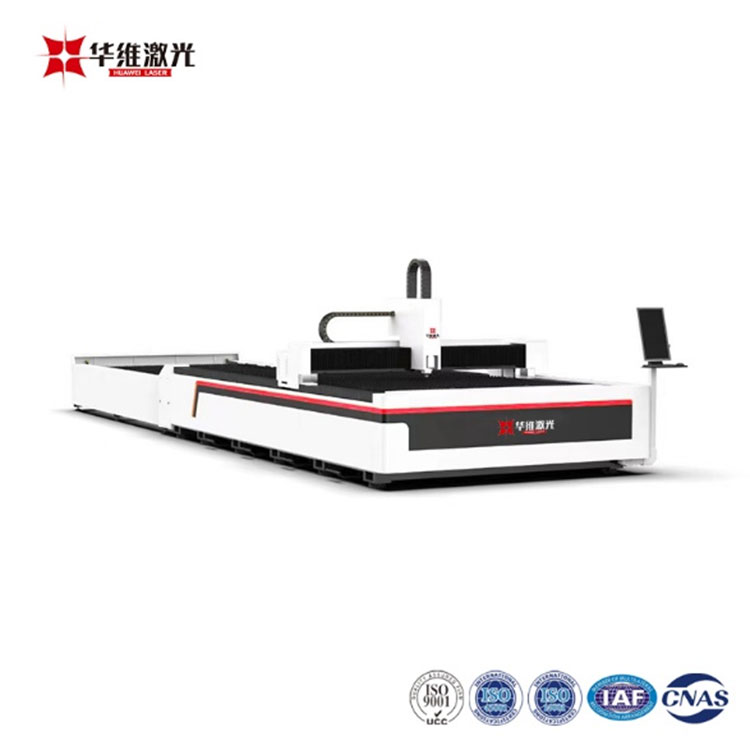

În calitate de producător de frunte în industria echipamentelor cu laser, Huawei Laser folosește ani de inovație și expertiză tehnologică pentru a oferi soluții de tăiere cu laser de înaltă eficiență, stabilă și precisă. Alegerea laserului Huawei înseamnă mai mult decât achiziționarea unei mașini de tăiere laser de înaltă performanță; Înseamnă să câștigi un partener de încredere angajat să te sprijine pe parcursul călătoriei de producție. Cu tehnologie avansată și servicii atente, Huawei Laser'sMașină de tăiere cu laser cu fibre de schimb de 30000W Oferiți o precizie și viteză excepțională, satisfăcând nevoile diferitelor industrii.
