Rolul angrenajelor și rafturilor în mașinile de tăiat laser

În echipamentele de tăiere cu laser, sistemul de viteze și rafturi servește ca o componentă de transmisie de bază, jucând un rol decisiv în precizia și stabilitatea mișcării. Prin o plasare precisă, transferă puterea pentru a obține un control coordonat cu mai multe axe a capului de tăiere, asigurând eficiența și precizia proceselor de tăiere laser.

Principiile și funcțiile

Mecanism de transmisie de precizie

Angrenajele transmit cuplul prin implicarea dinților, oferind eficiență de transmisie ridicată (> 98%) și raporturi de viteză precise. Acest lucru permite o reglare precisă a vitezei și cuplului, conducând capul de tăiere pentru a efectua mișcări complexe de axa X/Y/Z pentru prelucrarea la nivel micron (± 0,01mm).

Caracteristici structurale de raft

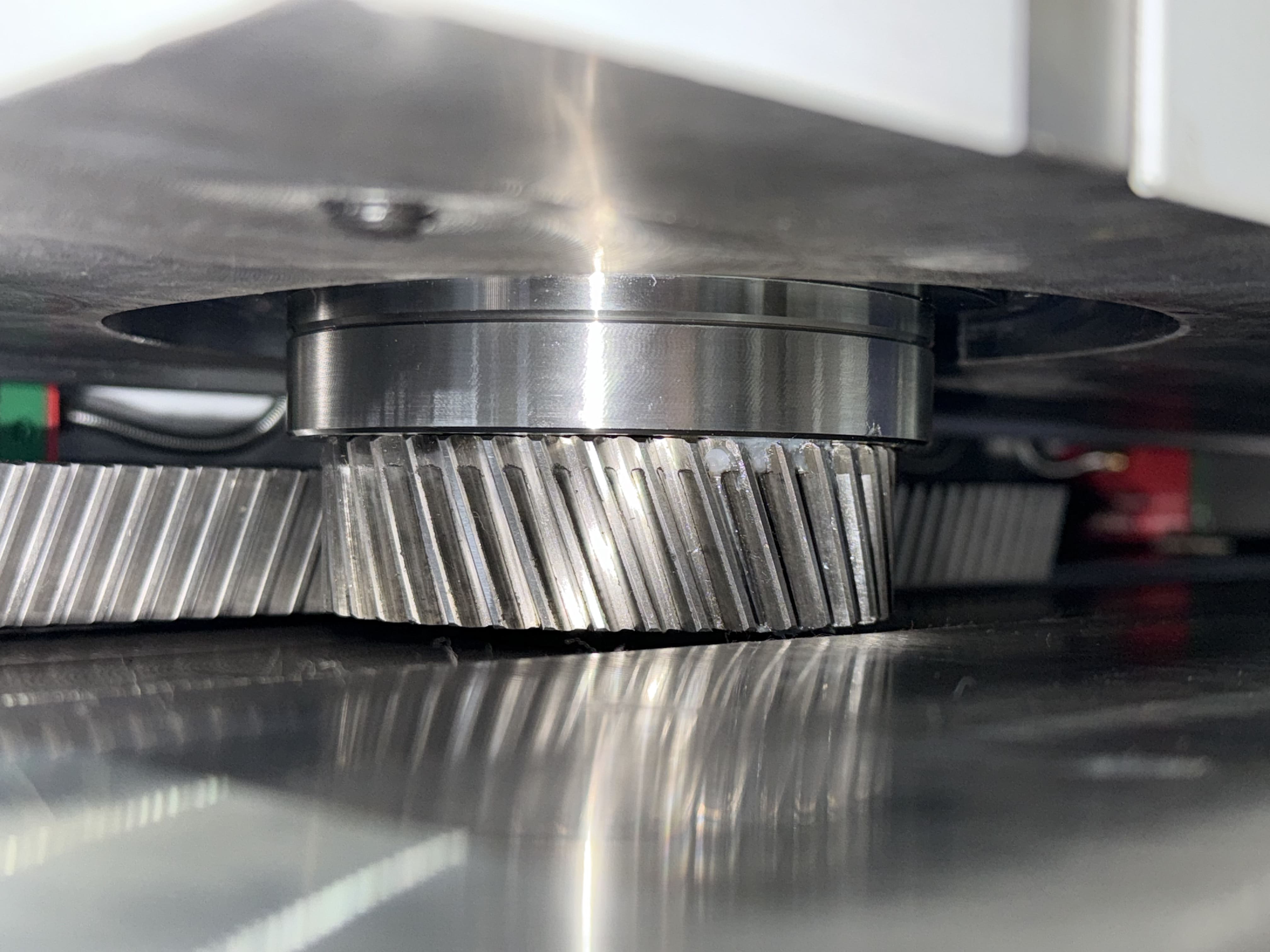

Rack -urile prezintă profiluri liniare de dinți, echivalente cu angrenajele cilindrice cu cercuri de ton infinit. Tăietoarele cu laser folosesc în mod obișnuit rafturi drepte sau elicoidale. Rafturile elicoidale, cu raportul lor de contact mai mare (> 30% îmbunătățire), transmisia mai netedă și nivelurile de zgomot mai mici (<65 dB), sunt preferate pentru aplicații de mare viteză, de înaltă precizie.

Avantajele cheie ale industriei

Poziționarea cu mai multe axe: funcționarea colaborativă a rafturilor și a motoarelor servo realizează o precizie de poziționare de ± 0,01mm.

Răspuns dyamic ridicat: Proiectarea cutiei de viteze optimizate acceptă accelerația de 2G pentru viteze de tăiere de 200 m/min.

Capacitate îmbunătățită de încărcare: implicarea elicoidală a dinților crește suprafața de contact, reducând sarcina cu un singur dinți cu 15-20% și prelungirea duratei de viață a componentelor la 20.000 de ore.

Ghiduri de întreținere

Inspecție de asamblare: Asigurați -vă toleranța de aliniere a angrenajului ≤0.02mm cu modele de contact uniform.

Controlul clearance: mențineți reacția în de 0,05-0,08 mm; Operația zero-backlash este interzisă.

Gestionarea lubrifierii: Utilizați grăsime de viteză ISO VG220 cu reumplere la fiecare 500 de ore de funcționare.

Măsuri de siguranță: Instalați acoperiri de protecție evaluate IP54 pentru angrenaje expuse; Evitați contactul în timpul funcționării.

Detectarea defecțiunilor: oprirea imediată necesară pentru vibrații anormale (> 50 μm amplitudine) sau zgomot (> 75 dB).
